تفاصيل المنتج:
|
| اللون: | أسود | اكتب: | ملحقات الكابلات |
|---|---|---|---|
| مواد: | EPDM | تطبيق: | محطة توليد الكهرباء |
| معدل الحالي: | 630 أ | الجهد االكهربى: | 35 كيلو فولت |
| اساسي: | EN50180 | ||
| إبراز: | موصل EPDM القابل للفصل,موصل قابل للفصل 630A |
||

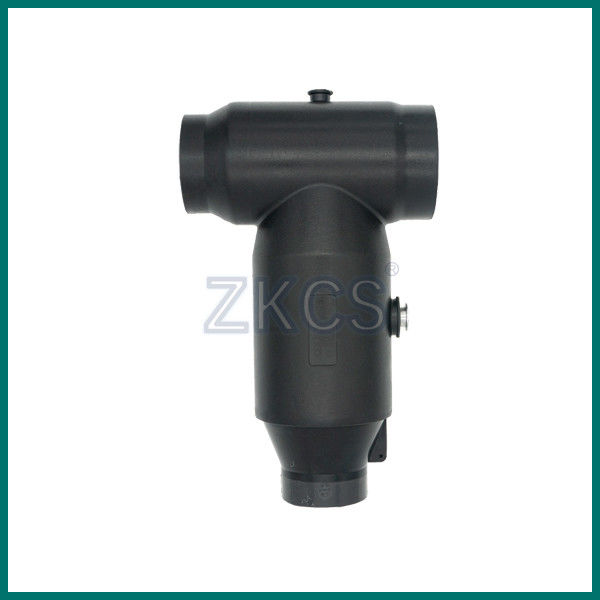

ملحقات الكابلات من موصل قابل للفصل 630A 35kv EPDM عن طريق التوصيل الأمامي مع كابل ملموس
القابس الأمامي للكابل الملموس RY KQT-35/630 عبارة عن موصل كابل حي معزول بالكامل ومحكم الإغلاق ومحمي بالكامل ، ويمكن تثبيت شاشة عرض حية على موصل الكبل للعثور بسرعة على نقطة الخطأ.المنتج مصنوع من مطاط EPDM عالي الجودة مستورد في صب حقن واحد.
الحقول القابلة للتطبيق:
يتوافق حجم واجهة المنتج مع واجهة EN50180 / 50181 القياسية C ، والتي يمكن استخدامها لخزائن شبكة الحلقة ، وصناديق الفروع ، وما إلى ذلك ، والتوصيلات متعددة الفروع.
الأداء الكهربائي
| وصف | المعايير الفنية |
| الفولطية | 35 كيلو فولت |
| التصنيف الحالي | 630 أ |
| 5 دقائق تردد الطاقة تحمل الجهد | 117 كيلو فولت |
| التفريغ الجزئي | Q≤10pC @ 45 كيلو فولت |
| الدافع البرق يتحمل الجهد | 200 ك.ف. |
| وقت قصير تحمل التيار | 30.7 كيلو أمبير ، 2 ثانية |
| تيار الاستقرار الديناميكي | 107 كيلو |
| المبدأ التوجيهي: GB / T12706.4 ، IEC60502.4 | |
أبعاد المنتج المرجع:
